Una burbuja de silicona con ferrofluido como actuador háptico
Un actuador háptico tiene que deformar la piel lo suficiente para que se sienta, y hacerlo en un punto preciso. Esta tesis estudia una forma de lograrlo sin partes rígidas: una cúpula de silicona de 4 mm de radio, llena de ferrofluido, que se deforma cuando se acerca un campo magnético. El trabajo construyó un modelo numérico que acopla el campo con la deformación de la membrana y fabricó prototipos herméticos que responden a un imán. La comparación entre ambos es por ahora cualitativa: la deformación de los prototipos no se midió con instrumentos.
Contexto
Un ferrofluido es una suspensión de partículas magnéticas que se desplaza hacia las zonas de mayor campo. Si está encerrado en una membrana elástica, ese desplazamiento se convierte en presión sobre la pared y la membrana se abomba. La idea es atractiva para interfaces táctiles porque el actuador es blando, no tiene piezas móviles y se puede repetir en una matriz.
La literatura que revisa la tesis trata el flujo de ferrofluidos en canales o los elastómeros con partículas magnéticas embebidas. El caso intermedio, un líquido magnético dentro de una cáscara hiperelástica, es el que aborda este trabajo.
Modelo

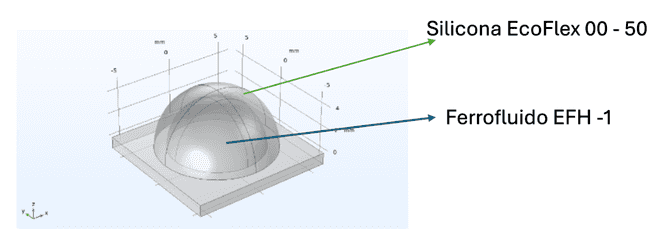

Módulo simulado: cúpula de silicona Ecoflex 00-50 llena de ferrofluido EFH-1
El modelo se implementó en COMSOL Multiphysics y resuelve dos problemas en secuencia. Primero calcula el campo de imanes permanentes de neodimio. Luego aplica sobre el ferrofluido la fuerza de Kelvin, proporcional al gradiente del cuadrado del campo, y resuelve la deformación de la membrana, de 1 mm de espesor, con un modelo hiperelástico de Yeoh y grandes deformaciones. El ferrofluido no se simula como un flujo: se trata como un medio que transmite presión.
Las propiedades de los materiales provienen de las fichas técnicas y de la literatura. No se caracterizaron en el laboratorio.

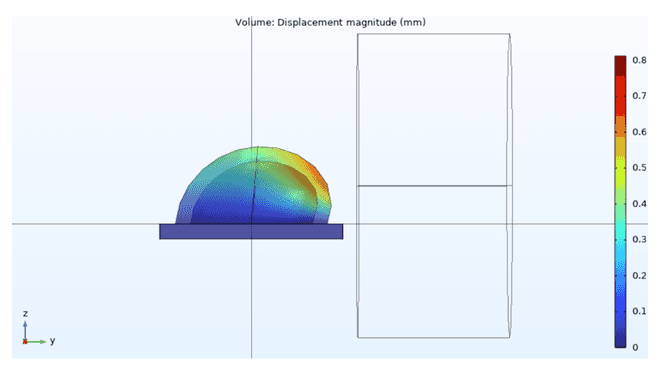

Desplazamiento calculado de la cúpula frente a un imán
Resultados de simulación

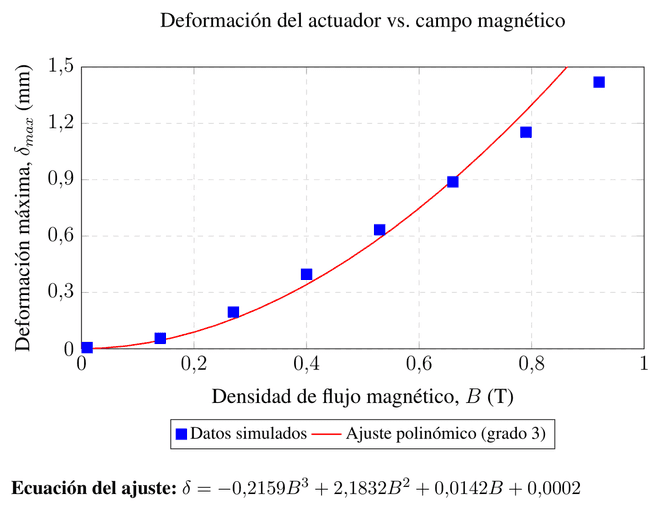

Deformación máxima calculada en función de la densidad de flujo magnético, con un ajuste de tercer grado
La deformación crece con el campo de forma no lineal. En la curva calculada la cúpula se desplaza unos 0,4 mm con 0,4 T y cerca de 1,4 mm con 0,9 T. La tesis reporta además presiones internas de entre 2 y 7 kPa.
Se compararon dos arreglos de tres imanes bajo una fila de cuatro cúpulas. Con los polos alineados el campo es más uniforme en la zona central. Con polos opuestos el campo es más intenso y sus gradientes mayores, y la deformación se concentra más.

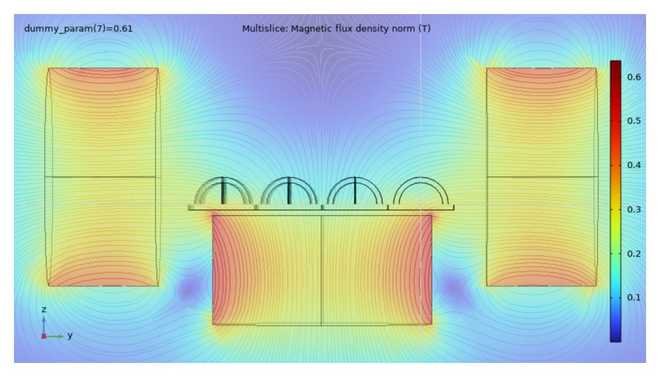

Densidad de flujo magnético con tres imanes de polos opuestos

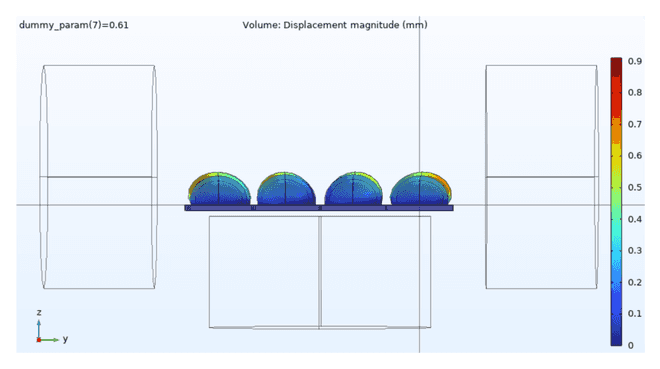

Deformación de las cuatro cúpulas en esa configuración
Fabricación
Los moldes se imprimieron en 3D, en PLA y en resina. La silicona se cura en el molde, el ferrofluido se inyecta por un canal y una segunda capa de silicona sella el conjunto. El problema principal fue contener el líquido, y se resolvió añadiendo al molde una semiesfera que define la cavidad.

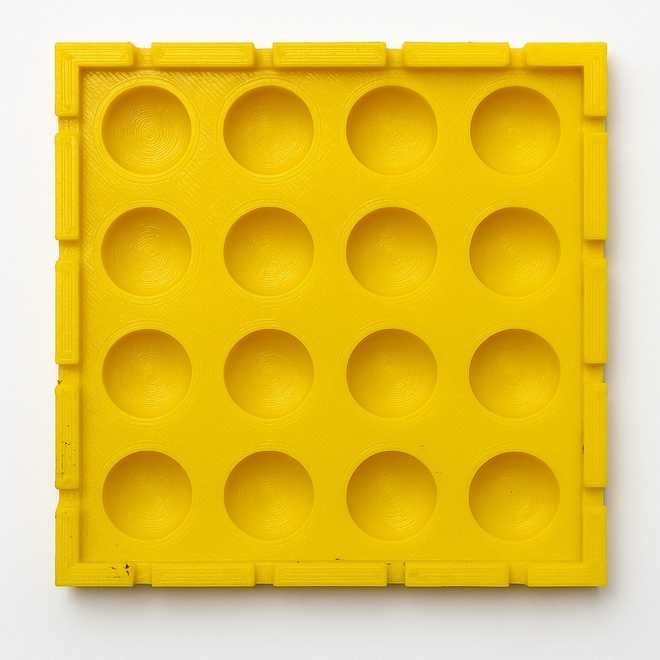

Molde impreso para una matriz de 4 × 4 cúpulas
Se obtuvieron matrices de 4 × 4 módulos a escala de un centímetro y una versión miniaturizada. El radio fabricado fue de 4,1 ± 0,1 mm, frente a 4,0 mm de diseño. Al acercar un imán, las cúpulas se deforman de manera visible y conservan su integridad.

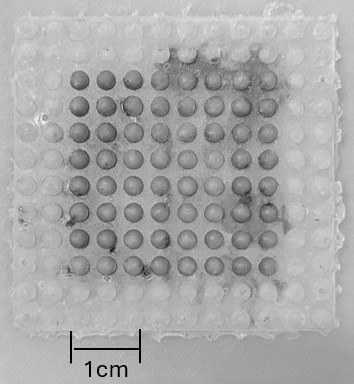

Matriz miniaturizada
Lo que falta
Falta la validación cuantitativa, y la tesis lo dice de forma explícita. No hay una curva experimental de deformación contra campo, ni mediciones de fuerza o de presión. La cifra de 1,0 a 1,1 mm para el prototipo es una apreciación cualitativa.
Los valores numéricos del documento deben leerse con cuidado, porque no son consistentes entre secciones. La deformación máxima de 1,2 mm se asocia a 0,93 T en el resumen y a 0,15 T en las conclusiones, mientras que en la curva calculada corresponde a un campo cercano a 0,8 T. La permeabilidad relativa del ferrofluido aparece con valores entre 1,1 y 2,6. Ajustar esos parámetros con mediciones propias es parte del trabajo pendiente.
Los campos de la curva, de varias décimas de tesla, se obtienen con imanes permanentes muy cercanos. Para una interfaz háptica se necesitan electroimanes que modulen el campo, y eso no se abordó. Tampoco se hicieron pruebas con usuarios, de modo que no se sabe si la deformación produce una sensación distinguible. El autor propone como paso inmediato un banco con electroimanes controlados y sensores de fuerza y desplazamiento.
Relación con Robiolab
La háptica y los actuadores blandos son dos de los intereses centrales del laboratorio, y esta tesis los une con un principio de actuación distinto del neumático que domina sus otros proyectos. Se relaciona con la caracterización de la impedancia entre un actuador blando y un dedo, que aporta el tipo de medición que aquí falta, y con la matriz de sensores piezorresistivos, que aborda el problema complementario de sentir en lugar de estimular. Deja un modelo acoplado listo para contrastarse y un proceso de fabricación que produce módulos herméticos.
